自社発見

  C−510拡張方法

拡張後の受信周波数範囲


      ☆VHFバンド  100MHz〜199.995MHz FM (表示)

           上記の表示が出るが、PLLのロックがバンドエッジははずれる

           100MHz〜192.70MHzが限度!!商品によって多少異なる

           108.00MHz〜141.98MHz(AM)  ☆UHFバンド 300MHz〜400.00MHz (表示) (FM)

           上記の表示が出るが、PLLのロックがバンドエッジははずれる

           333.00MHz〜400.00MHzが限度!!商品によって多少異なる

400.00MHz〜519.995MHz  (表示)(FM)

           上記の表示が出るが、PLLのロックがバンドエッジははずれる

           400.00MHz〜489.00MHzが限度!!商品によって多少異なる

           700.00MHz〜999.995MHz FM (表示)

           上記の表示が出るが、PLLのロックがバンドエッジははずれる

           700.00MHz〜955.00MHzが限度!!商品によって多少異なる

改造は1つのチップ部品をはずすだけ!!

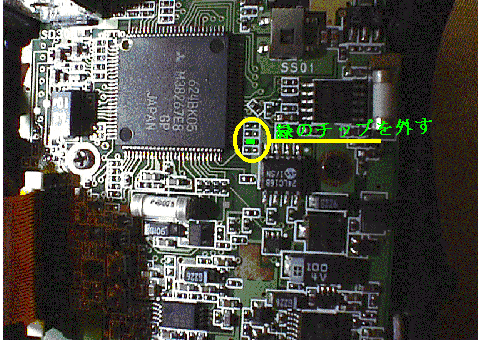

 改造箇所は、無線機本体のケースをはずして、CPUの右側です。

  緑色のチップ部品をハンダゴテで、はずすだけです。

  下記の図を参考にして下さい。



改造後は、リセットは不要です。

  以上で、完了です。
